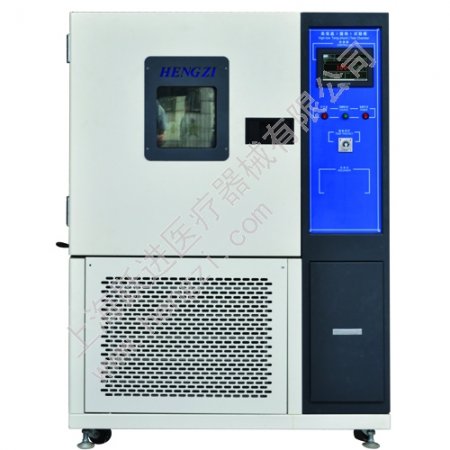

GDJSX 系列高低溫交變濕熱試驗箱
適用范圍
供工礦企業、實驗室、科研單位等作高低溫環境試驗、檢測之用。
結構特點
>鏡面不銹鋼工作室，便于清洗。
>原裝法G“泰康”全封閉壓縮機，運行穩定，可靠。
>微電腦溫度控制器，具有設定、測定溫度彩色觸摸液晶屏顯示和PID 自整定功能，控溫精確，可靠。
>風道循環系統由低噪音進口風機和適合風道組成，工作室內溫度均勻。
>箱體左側有一直徑50MM 測試孔，可供外接電源線和信號線使用。
>本系列試驗箱適用于對工業產品進行濕熱試驗、高溫試驗、低溫試驗及高低溫漸變?cè)囼?yàn)，具有極限溫（濕）度范圍廣和實際溫（濕）度精度高的
特點；符合“環境試驗設備技術條件”系列標準中的GB/T10586-2006（濕熱試驗箱技術條件）、GB/T10589-1989（低溫試驗箱技術條件）、GB/T10592-1989（高低溫試驗箱技術條件）、GB/T11158/T（高溫試驗箱技術條件）的要求。
>可選配打印機
>可選配記錄儀
>可選配RS232/RS485 通訊接口，可與電腦進行聯線操作。
注1：報價中的溫濕度控制器為韓GSAMWON-TEMI300 程序控制器，按鍵設定輸入方式，程序容量為10 組x100 段，RS485 通信端口，通過軟件可與電腦進行**大1.2 公里范圍內聯機作監控及控制。
注2：可升級為溫濕度控制器為日本優異控UMC1200 系列程序控制器，7”觸摸屏設定輸入方式，程序容量為50 組x50 段，標準以太網通信端口，通過軟件可與電腦進行以太網范圍內（異地）聯機作遠程監控及控制。300 天歷史曲線數據顯示；USB 端口數據導入/ 導出功能。
注3：可選配為固定/ 移動通信模塊，當設備有異常發生時，可以短信訊息或電話的方式自動告知設備使用人或設備保養人，亦可以通過撥打給與設備的電話號碼，知悉設備的運行狀態。
|
指數型號
|
GDJSX-50ABC
|
GDJSX-120ABC
|
GDJSX-250ABC
|
GDJSX-500ABC
|
GDJSX-800ABC
|
|
控溫范圍
|
A: -20~150, B: -40~150, C: -70~150
|
|
控溫波動
|
±0.5
|
|
溫度均勻性
|
±2
|
|
升溫時間
|
-40~100℃≤ 60min
|
|
降溫時間
|
25~-70℃≤ 90min
|
|
控濕范圍
|
20~98%RH ( 可執行濕度的溫度范圍Executable humidity temperature range: 20~90℃
|
|
濕度波動
|
±1.5%RH
|
|
濕度均勻性
|
±5%RH
|
|
電源電壓
|
單相Singe-phase 220V, 50Hz
|
三相Three-phase 380V, 50Hz
|
|
工作室尺寸
|
350x350x450
|
400x500x600
|
600x600x800
|
700x800x900
|
1000x800x1000
|
|
安全裝置
|
壓縮機過熱、風機過熱，壓縮機超壓、缺相、過載、超溫、缺水等各項保護功能
|
特色說明
(1) 溫濕度傳感器 DIN A 級Φ5mm SUS 不銹鋼制PT 100×2 支，濕度為干濕球類比方式。
(2) 溫濕度控制方式 P.I.D自動演算+ Fuzzy 控制。
(3) 溫濕度轉換 采微電腦多段補償校正。
(4) 顯示界面 7″TFT觸摸屏，中英文可選顯示。
(5) 通訊接口 標準10M/100M以太網通訊接口**多可連接16臺。
(6) 數據接口 USB數據接口，用于歷史數據導出，工藝參數和設定參數的導入。
(7) 人性化操作
a. 自動控制 制冷壓縮機、溫濕度電熱輸出功率調整，P.I.D微積分控制… 等。
b. 安全自檢 主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止運轉。
c. 獨立控制 控制器將加熱/加濕/除濕/降溫等功能完全獨立控制。
主要功能
(1) 溫濕度顯示精度 0.1℃ / 0.1%RH。
(2) 溫濕度控制精度 ± 0.1℃/ ± 0.1%RH 。
(3) 設定畫面 按鍵設定方式， 目錄內建運轉選擇（定值或程序）、程序設定、預約啟動、程序編輯等選項，操作簡便。
(4) 可編程容量 10組×100段 ，每段可設時間99小時59分鐘。
(5) 循環功能 每組程序可執行 999 回循環。
(6) 顯示語言 英文
(7) 預約開機 具有預約開機功能可設定年、月、日、時、分。
(8) 程序畫面顯示
a. 曲線顯示 程序運行時可顯示設定值曲線及實際運行值曲線。
b. 實時顯示 顯示執行程序編號、段次、剩余時間及循環次數、溫度值、濕度值。
c. 輸出功率顯示 溫、濕度電熱輸出功率百分比顯示。
d. 運轉累計 總運轉時間累積顯示。
(9) 偏差值校正 溫、濕度偏差值補償、校正功能。
(10) I/O 自檢 安全自檢功能， 異常發生時自動斷電保護及故障指示。
(11) 故障記錄 顯示故障的歷史資料，便于追溯、維修及故障排除。
(12) 斷電復歸 三種模式可選，cBREAK(中斷)， dCOLD(冷啟動)，eHOT(熱啟動)。
(13) 自動演算 微電腦自動演算P.I.D. ，具有9 組參數配合固態繼電器功率控制，使溫濕度控制更為精確（比例、積分、微分＋固態繼電器控制方式)。
(14) 溫度上下限保護 可設定溫度保護上下限。
(15) 保護裝置 控制器監視安全保護系統及預防式的故障自檢控制。
(16) 斷電記憶 可保存10年的斷電記憶功能。
(17) 運轉模式選擇 運轉模式可分為程序運行及定值運行。
(18) 屏幕背光 屏幕背光亮度可調整，可設定背光時間。
(19) 設定鎖定 設定值具有鎖定功能，防止人員誤操作。
(20) 程序命名 程序資料可依試驗名稱中英文編組、清除、插入等功能。
三．結構與材質：
(1) 內箱材質 SUS-304 不銹鋼鏡面板。
(2) 外部材質 SPCC 冷軋鋼板靜電粉體烤漆處理。
(3) 保溫材質 高密度硬質PU(聚胺酯) 發泡及超細玻璃纖維棉。
(4) 箱門
a. 窗口 多層中空導熱模鋼化玻璃視窗，并附有照明燈，窗口尺寸W *H 260*340 ( ㎜)。
b. 門把手 平面嵌入式把手。
c. 門密封 耐溫，耐濕硅質膠條雙層密封。
d. 開啟方向 單開門設計，由右側往左側開啟方式。
(5) 測試孔 測試孔位于機體左側∮50 ㎜×1孔，硅膠塞×1 只。
(6) 移動及支撐 滑輪移動調整擺放位置與強力螺栓支撐固定位置*4只(200kg/ 輪)。
(7) 擱板 不銹鋼條柵擱板*2 塊，荷重20kg，每層可調高度50 ㎜。
四．溫濕度電熱及循環：
(1) 送風方式 高阻抗馬達配合鋁合金離心風輪。送風方式為水平出風弧形循環設計。
(2) 導風板設計 可調式弧形導風板設計，有效提升溫、濕度均勻度。
(3) 加熱系統 微電腦智能型自動控制電熱功率平衡調溫+高效能不銹鋼管式加熱器。
(4) 加濕系統 微電腦智能型自動控制電熱功率平衡調溫+高效能不銹鋼管式加熱器。熱蒸汽加濕方式。
五．加濕用補給水系統：
(1) 儲水系統 內置ABS水箱×1只，容量為20L ，水箱附可視水位窗口。
(2) 供水系統 加濕用水及濕球用水，采用泵浦供水方式。
(3) 水位感應器 電磁式水位控制器。
(4) 自動補水接口 5×8mm口徑自動補水接口，供水水壓≥2kgf/c㎡，供水量≥4.5L/小時
六．制冷系統：
(1) 制冷裝置 法G泰康全密閉高效壓縮機+風冷式冷凝器。
(2) 發熱負載調節 多段式熱交換裝置，冷卻熱交換能力高。
(3) 降溫、除濕系統 循環的箱內空氣經過鰭片型蒸發器換熱，空氣溫度和露點溫度被不斷降低， 起到降溫除濕的效果 。
(4) 防冷凝、防凍結 采用熱管技術防冷凝、防凍結設計。
(5) 高效率制冷組件
a. 蒸發器 鰭片型內螺紋銅管蒸發器，鋁制換熱片。
b. 冷凝器 鰭片型內螺紋銅管蒸發器，鋁制換熱片+大流量軸流散熱風機。
c. 干燥過濾器 歐洲丹佛士干燥過濾器。
d. 油分離器 B和C型配有美G艾高油分離器
e. 制冷劑 均采用環保制冷劑R404a/R23。
f. 節流裝置 歐洲丹佛士制冷膨脹閥。
g. 板式熱交換 臺灣高力板式熱交換。
七．安全保護裝置：
(1) 斷路器 無熔絲開關斷路器。
(2) 控制器內部保護
a. 溫濕度傳感器 斷路或短路(超量程)。
b. 超溫保護 為**層運轉設定溫度的高、低溫保護設定。
(3) 外部故障偵測保護
a. 第二層保護 過載保護器(溫度1組、濕度1組)。
b. 第三層保護 獨立的電子式溫度保護開關，可設定溫度上限保護。
c. 缺水保護 電磁式水位報警器、獨立的電子式溫度保護開關，防止加熱器缺水空焚損毀。
d. 壓縮機保護 壓縮機壓力保護、過載保護器、過熱保護。
(4) 故障異常報警 故障異常發生時，自動斷電保護，發出報警音，并于控制器顯示故障源。
八．附件：
(1) 濕球紗布 濕球紗布*12 條。
(2) 操作手冊 含產品使用說明書、簡易故障排除說明、產品維護說明。
(3) 出廠檢測報告 九點溫度均勻度，三點濕度均勻度測試校正報告(可追溯的計量器具第三方計量報告)。
九．使用電源： 1Ø 220V 50Hz 3Ø 380V 50Hz
GDJSX-50A GDJSX-120A GDJSX-250A GDJSX-500A GDJSX-800A
GDJSX-50B GDJSX-120B GDJSX-250B GDJSX-500B GDJSX-800B
GDJSX-120C GDJSX-250C GDJSX-500C GDJSX-800C
十．周?chē)h(huán)境： 可容許使用的環境溫度范圍：5~35 ℃ ，**佳性能的環境溫度范圍：15~30 ℃。
▲不可用于長時間冷凍冷藏保存用途
